Helion EC5700 Rev.1Helion EC4000/EC5000 to nowa seria kabli zasilających wyróżniająca się zaskakującymi rozwiązaniami konstrukcyjnymi i niespotykanymi w tej klasie cenowej technologiami. Każdemu detalowi konstrukcji poświęcono mnóstwo uwagi tak, by zlikwidować potencjalne słabe punkty i „wąskie gardła” dla przesyłanego prądu. Od tego zaczęliśmy...
Model EC5700 skonstruowany został z myslą o źródłach i przetwornikach sygnałów audiowizualnych i cyfrowych, czyli o takich odbiornikach energii elektrycznej, które cechują się stałym poborem prądu i większą wrażliwością na zakłócenia. Dzięki systemowi MatriX Passive Energy Converter (w szerokopasmowej odmianie Ultima) przewód zasilający stał się elementem kształtującym, filtrującym i zabezpieczającym, a więc uzdatniającym napięcie zasilające dla sprzętu elektronicznego. Co istotne, technologia ta nie ma jakiegokolwiek wpływu na właściwy prąd zasilający 50/60Hz, albowiem efektywną redukcję zakłóceń - symetrycznych i współbieżnych - oraz przepięć uzyskano dzięki wykorzystaniu synergii zjawisk fizycznych, magnetycznych i elektrycznych bez wydłużania przewodnika nawet o centymetr, co zwiększyłoby napotykaną przez prąd oporność.
Skuteczność tego zabiegu byłaby ograniczona, gdybyśmy we wtyczkach użyli konwencjonalnego, przykręcanego połączenia przewodów ze stykami. Dlatego są one lutowane, co czyni je najmniej stratnymi i najtrwalszymi wśród wszystkich rodzajów połączeń. Same styki zaś, po szlifowaniu i polerowaniu, pokryto warstwą pierwiastka uznawanego za najdoskonalszy w tym zastosowaniu - rodu. Osoby preferujące dźwiękowe właściwości mniej kosztownego złota nie będą zawiedzione: przygotowaliśmy również wersję ze stykami powlekanymi tym 24-karatowym kruszcem.
Zaawansowana geometria układu żył przyczynia się do likwidacji sprzężeń pojemnościowych między ekranem a obiema liniami. Dzięki lutowaniu eutektycznemu (także spoiwem o dużej zawartości srebra) połączenia między przewodami a stykiem zyskały odporność na elektrokorozję i na naprężenia mechaniczne powstające przy zginaniu kabla, a także wyjątkową trwałość - cechy nieosiągalne dla połączeń ściskanych. Wszystko to sprawia, że parametry przewodu wyprzedzają parokrotnie - lub nawet o rząd wielkości - wartości osiągane w dotychczasowych konstrukcjach.
Wyżej opisane rozwiązania owocują dźwiękiem systemu o holograficznej rozdzielczości i realizmie, maksymalnej rozpiętości dynamicznej i precyzyjnym, subtelnym środku pasma. Neutralny, transparentny charakter kabla pozwoli na wydobycie najlepszych cech dźwiękowych i wizualnych z Twojej instalacji. Zastosowane innowacje, charakterystyka konstrukcji i perfekcyjne, ręczne wykonanie będą jeszcze długo wyznaczały kierunek rozwoju przewodów zasilających w tej kategorii cenowej.
- MatriX Ultima Passive Energy Converter - holistyczny system w najskuteczniejszej odmianie pozwalający na skuteczną walkę z interferencjami elektromagnetycznymi przenoszonymi przez sieć 230V. Wykorzystuje on synergię kompleksu zjawisk i układów - oddziaływania magnetyczne, filtr LC 6,5-go rzędu, absorbcja dielektryczna, efekt naskórkowości oraz wpływ elementów o parametrach skupionych i rozłożonych - dla efektywnej eliminacji zakłóceń i przepięć w szerokim paśmie częstotliwości RTV/GSM/WiFi bez zwiększania DCR czy impedancji dla 50Hz i pasma audio
- lutowane połączenia przewodów ze stykami: wykorzystano stop eutektyczny z 3% zawartością srebra* dla najniższej możliwej oporności złącza i jej niezmienności w czasie, odporności na starzenie i nieporównanie większej trwałości od powszechnie stosowanych połączeń skręcanych/ściskanych

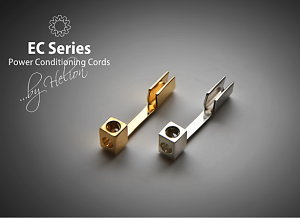

- polerowane, rodowane wtyki prądowe w obu wtyczkach dla zmaksymalizowania powierzchni połączenia i uniknięcia spadków napięcia na stykach zanieczyszczonych produktami korozji atmosferycznej i elektrochemicznej (dostępna jest też wersja złocona)
- żyły zasilające z wysokiej czystości miedzi OFC o zawartości tlenu poniżej 0.0005% i przekroju 2 x 2,5mm2
- system EPS - ekwipotencjalny, miedziany, pleciony ekran dla skutecznej ochrony przed zewnętrznymi zakłóceniami RFI i EMI
- zabezpieczenie przeciwprzepięciowe MOV o zdolności pochłaniania prądu 4500A i energii 70 dżuli
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Typ / system | Power Conditioning Cord - lutowany przewód zasilający zoptymalizowany do współpracy ze źródłami dźwięku i obrazu oraz z przetwornikami sygnałów cyfrowych i analogowych, ekranowany plecionką z czystej miedzi, z ochroną przeciwzakłóceniową i przeciwprzepięciową / koncepcja PCC i EPS |
| Kaliber żył prądowych | 2 x 2,5 mm² |
| Rezystancja żyły prądowej | <0,0076 ohm |
| Maksymalny prąd ciągły (limit narzucony przez międzynarodowy standard gniazd IEC i Schuko) | 10 / 15A |
| Promieniowanie magnetyczne (@50Hz) | < 0,05uT |
| Maksymalny prąd impulsowy | 1400A |
| Ekran | miedziany, pleciony |
| Indukcyjność ekranu (@200kHz) | <160nH |
| Materiał przewodzący | Miedź OFC klasy Premium |
| Materiał izolacji | Polimer plastyfikowany |
| Rezystancja izolacji | >20 000 megaohm |
| Styki | Niemagnetyczne, polerowane i rodowane (lub złocone) |
| Łączenia żył z wtykami | Lutowane |
| Napięcie przebicia | >8000V |
| Transimpedancja (@10MHz) | <0,001 ohm |
| Pojemność żyła-uziemienie (@1kHz) | 580pF |
| Pojemność żyła-żyła (@1kHz) | 11 000pF |
| Prąd pochłaniany przy przepięciu | 4500A |
| Energia pochłaniana przy przepięciu | 70J |
| Czas reakcji | 5ns |
| Średnica zewnętrzna | 13mm |
| Popularne długości | 100 / 150 / 200 cm |
| Masa brutto / netto | <2kg / 500g (150 cm) |
| Inne | Możliwość wykonania dowolnej długości |
